1 为何要开发3D封装
    迄今为止，在IC芯片领域，SoC（系统级芯片）是最高级的芯片；在IC封装领域，SiP（系统级封装）是最高级的封装。 SiP涵盖SoC，SoC简化SiP。SiP有多种定义和解释，其中一说是多芯片堆栈的3D封装内系统集成（System-in-3D Package），在芯片的正方向上堆栈两片以上互连的裸芯片的封装，SIP是强调封装内包含了某种系统的功能。3D封装仅强调在芯片正方向上的多芯片堆栈，如今3D封装已从芯片堆栈发展占封装堆栈，扩大了3D封装的内涵。（1）手机是加速开发3D封装的主动力，手机已从低端（通话和收发短消息）向高端（可拍照、电视、广播、MP3、彩屏、和弦振声、蓝牙和游戏等）发展，并要求手机体积小，重量轻且功能多。为此，高端手机用芯片必须具有强大的存储器容量。2005年要求256Mb代码存储，1Gb资料存储；2006年要求1Gb代码存储，2Gb资料存储，于是诞生了芯片堆栈的封装（SDP），如多芯片封装（MCP）和堆栈芯片尺寸封装（SCSP）等；[1]（2）在2D封装中需要大量长程互连，导致电路RC延迟的增加。为了提高信号传输速度，必须降低RC延迟。可用3D封装的短程垂直互连来替代2D封装的长程互连；（3）铜互连、低k介质层和CMP已成为当今CMOS技术中的一项标准工艺。随着芯片特征尺寸步入纳米尺度，对低k介质层要求越来越高，希望采用纯低k（k＜2.8）介质层。然而事与愿违，ITRS曾三次（三个节点）延期向低k介质层的切换。2003年底在Sematech联盟主办的一次研讨会上，与会者认为，为改良IC互连面进行的低k材料研究有可能接近某种实际极限，未来应更多注重改进设计及制造低k介质层的能力，这表明实施SoC的难度。这就是开发3D封装的三条理由。从此，3D封装如雨后春笋般地蓬勃发展。
2 芯片堆栈
    手机已成为高密度存储器最强、最快的增长动力，它正在取代PC成为高密度存储器的技术驱动，在2008年手机用存储器可能超过PC用存储器。用于高端手机的高密度存储器要求体积小、容量大，势必采取芯片堆栈。芯片堆栈的封装主要两种，一是MCP，二是SCSP。MCP涵盖SCSP，SCSP是MCP的延伸，SCSP的芯片尺寸比MCP有更严格的规定。通常MCP是多个存储器芯片的堆栈，而SCSP是多个存储器和逻辑器件芯片的堆栈。
2.1 芯片堆栈的优缺点

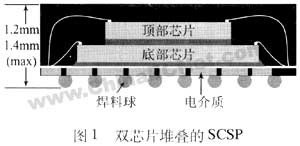

    2004年3月Sematech预言，3D芯片堆栈技术将会填补现行的CMOS技术与新奇技术（如碳纳米管技术）之间的空白。芯片堆栈于1998年开始批量生产，绝大多数为双芯片堆栈，如图1所示。[2]到2004年底ST微电子已推出堆栈9个芯片的MCP，MCP最具经济效益的是4～5个芯片的堆栈。芯片堆栈的优缺点、前景和关系如表1所示，表1给出了芯片堆栈与封装堆栈的比较。[3]由于芯片堆栈在X和Y的2D方向上仍保持其原来的尺寸，并在Z方向上其高度控制在1mm左右，所以很受手机厂商的青睐。芯片堆栈的主要缺点是堆栈中的某个芯片失效，整个芯片堆栈就报废。

2.2 芯片堆栈的关键技术
    芯片堆栈的关键技术之一是圆片的减薄技术，目前一般综合采用研磨、深反应离子刻蚀法（DRIE）和化学机械抛光法（CMP）等工艺，通常减薄到小于50μm，当今可减薄至10～15μm，为确保电路的性能和芯片的可靠性，业内人士认为晶圆减薄的极限为20μM左右，表2给出对圆片减薄的要求，即对圆片翘曲和不平整度（即粗糙度）提出的具体控制指标。



2.3 芯片堆栈的最新动态
    至2005年2月底，芯片堆栈的最高水平是富士通和英代尔，富士通存储器芯片堆栈8个芯片，芯片厚度25μm，芯片尺寸为8mm×12mm，芯片堆栈封装高度小于2.0mm。英代尔存储器芯片堆栈6个芯片，芯片厚度50～75μm，芯片尺寸8mm×10mm/8mm×11mm，芯片堆栈封装高度小于1.0mm。2005年4月ST微电子也推出堆栈8个芯片的MCP，芯片厚度40μm，芯片间"中介层"厚度40μm，芯片堆栈封装高度为1.6mm，采用这种8个芯片堆栈的存储器，使过去1Gb存储器占用的电路板现在能容纳1GB的存储器。[4]ST微电子还推出超薄窄节距双芯片堆栈的UFBGA，封装高度仅0.8mm，采用BGA工艺处理只有正常圆片厚度的1/4，金丝球焊高度也降至40μm。该公司通常的MCP是堆栈2～4个不同的类型的存储器芯片，如SRAM，快闪存储器或DRAM。ST微电子于2004年推出4片堆栈的LFBGA，其高度为1.6mm，2005年将降至1.2mm，2006年再降至1.0mm。[5]MCP存储器在日本、韩国的手机、数码相机和便携式游戏机中被广泛采用。如三星电子向索尼便携式 Play Station游戏机提供容量64Mb的双片堆栈 MCP，它含256Mb NAND快闪存储器和256Mb DDR DRAM，还向索尼数码相机提供存储器MCP，它含移动DRAM＋NOR快闪存储器，移动DRAM＋one NAND快闪存储器，国外已推出用于3G手机的8个芯片堆栈的MCP，其尺寸为11mm×14mm×1.4mm，容量为3.2Gb，它含2片1Gb NAND快闪存储器，2片256Mb NOR快闪存储器、2片256Mb移动DRAM、1片128Mb Ut RAM和1片64Mb Ut RAM。参与芯片堆栈技术的公司还有Matrix、Tezzaron和IrVine Sensors等公司。至2004年底Matrix已交付100万块3D封装的一次性可编程非易失性存储器，采用0.15μm工艺和TSOP或Multi Media Card封装，密度达64MB。Tezzaron采用0.18μm工艺推出双片堆栈的3D封装。
2.4 芯片堆栈的互连[2]
    从图1可知，芯片间的互连是采用金丝球焊的方式来完成的，这要求金丝球形成高度必须小于75μm，当多个芯片堆栈时，对金丝球焊的要求更高，即要求金丝球焊的高度更低。IMEC、Fraunhofe-Berlin和富士通等公司联合推出"聚合物中芯片"工艺，它不采用金丝球焊，而采用硅垂直互连的直接芯片/圆片堆栈，将芯片减薄后嵌入到薄膜或聚合物基中，见图2。它的关键技术是：①通孔，采用DRIE（深反应离子刻蚀）制备硅孔，如采用SF6快速刻蚀硅，在多工艺部的各向异性刻蚀过程中可使用C4F8钝化通孔侧壁；②通孔填注，在300℃下用TEOS CVD淀积SiO2绝缘层，然后淀积TiN/Cu或TaN/Cu；③圆片与圆片或芯片与圆片之间精确对准，目前最好的对准精度为±1～2μm，它限制了该技术的广泛应用；④圆片与圆片键合，可采用硅熔法、聚合物键合法、直接Cu－Cu法或Cu－Sn共晶键合法等。圆片与圆片堆栈技术适用于多芯片数的圆片；芯片与圆片堆栈技术适用于少芯片数的圆片，它要求先选出KGD，然后将KGD粘合到基板圆片上。

3 封装堆栈[3]
    尽管芯片堆栈封装在超薄的空间内集成了更多的功能，甚至某个系统功能，但是在一些IC内由于良品率的影响和缺乏KGD，使封装IC必须进行3D配制下的预测试。为此，业界推出了在单一解决方案内堆栈预测试的封装，即封装堆栈，它可作为无线应用（如手机、PDA等）的一个备选方案。封装堆栈的优缺点及前景如表1所示。封装堆栈又称封装内的封装堆栈，它有两种形式（见图3）。一是PiP（Package-in-Package Stacking），PiP是一种在BAP（Basic Assembly Package，基础装配封装）上部堆栈经过完全测试的内部堆栈模块（ISM，Inside Stacked Module），以形成单CSP解决方案的3D封装。二是PoP （Pockage-on-Package Stacking），他是一种板安装过程中的3D封装，在其内部，经过完整测试的封装如单芯片FBGA（窄节距网格焊球阵列）或堆栈芯片FBGA被堆栈到另外一片单芯片FBGA（典型的存储器芯片）或堆栈芯片FBGA（典型的基带或模拟芯片）的上部，这样封装堆栈能堆栈来自不同供应商的混合集成电路技术的芯片，允许在堆栈之前进行预烧和检测。


    目前美国Amkor、新加坡STATS Chip PAC等IC封装和测试厂商都能量产封装堆栈。如今CSP的封装堆栈已研发出多种不同形式，如图4所示。当前PCB板和封装转接板的布线限制规定为0.5mm或0.4mm，它是CSP封装的最小实用间距，所以CSP封装的焊球间距目前流行的是0.65mm和0.5mm。在封装堆栈中需采用回流焊工艺，一般底部封装模盖的厚度必须小于顶部堆栈封装焊接球支架的高度，为了获得尽可能大的支架高度，选择CSP焊球间距的65％为实际焊球的直径，见表3。在回流焊中，当焊剂掩模开口尺寸是CSP焊球间距的1/2时，支架高度经封装堆栈后的高度如表3最后一排所示。
