选择性波峰焊工艺设计指南
来源:收集 点击数:5152次 更新时间:2017/11/30 16:05:16
选择性波峰焊工艺设计指南,实现最佳焊接结果,需满足特殊工艺条件。
高标准工艺可靠性取决于以下几点:
● pad设计(pad类型,pad之间距离)
● pad及周边元件pad距离(如,不应触碰SMD器件)
● PIN脚长度不应超过电路板板下PIN脚长度
● PIN脚间距(如,连接器间距)
这些影响系数直接影响流动焊料的剥离。为了避免产生锡桥,需要重复剥离。锡桥是导致焊接失败的主要原因(占80%以上)。通常来说,小型拖焊工艺和浸焊工艺存在明显区别。每道工艺都需特殊的印刷电路板设计。如下设计指南可确保最佳工艺条件。如果您不采纳如下建议,工艺窗口将会受到局限,而且需额外步骤稳定此工艺。这些额外步骤所需维护要求更高,并会增加模具零件的磨损。
2. 浸焊工艺最佳布局
2.1 pad之间的间隙
● 优先使用圆垫
● 圆垫之间距离: >0.60mm
● PIN脚距离: >2.54mm
2.2 PIN脚长度不应超过电路板板下PIN脚长度
2.3 焊料喷嘴间隙 - 到邻垫距离(不被焊接)
● 在3面上: > 3.0mm
● 在第四面上: > 5.0mm
3. 微波/拖焊焊接工艺最佳布局
3.1 pad之间的间隙
● 优先使用圆垫
● 圆垫之间距离:>0.60mm
● PIN脚距离:> 1.9mm
3.2 PIN脚长度不应超过电路板
3.3 微波间隙 - 到邻垫距离(不被焊接)
● 在3面上: > 2.0mm
● 在第四面上: > 5.0mm
4. 焊料喷嘴最小尺寸
4.1 矩形焊料喷嘴
● 焊接面积 <40mm²
4.2 圆形焊料喷嘴
● 焊接区<7mm²
5. 相邻元件最大高度
底部(焊接面)所能容纳的最大元件高度受限于焊料喷嘴的高度。标准焊料喷嘴高度为32mm。因此,最大元件高度不应超过25mm。更高的元件需要更高的焊料喷嘴设计,我们可根据您的要求设计。
此外,需要注意每一元件和焊点间的距离,以防在拖焊焊接工艺中,元件接触到氮气罩。例如,元件高度超过10mm,此工艺就会出现焊角。经验法则:出现焊角,元件超过10mm。元件高度(mm)≤到焊点的距离(mm)
ZIPATEC选择性波峰焊设计指南
1. 简介
要实现最好的焊接效果,独特的工艺条件是最基本的。在很大程度上,工艺的可靠性依赖以下因素:
焊盘的设计(类型,相互间的距离)
焊盘和相邻原件焊盘之间的间距(比如有些不需要接触焊锡的SMD焊盘)
元件引脚的露出长度
引脚间距
以上这些因素直接影响焊锡流的分离。要实现无桥接焊接,需要确定且可重复的焊锡分离。事实上,80%以上的不良焊接集中在桥接上。
你必须清楚地了解拖焊和浸焊的工艺区别。它们各自需要不同的PCB设计要求。
以下PCB设计指南可保证最好的后续制造工艺。这些只是推荐的设计方法,并非一定要如此设计。但如果不按照此指南设计,则可能会带来更小的工艺窗口,并为了稳定工艺,需要做其他附加的工作,包括更大的设备维护量,更多的工具损耗量等。
2. 浸焊工艺的最佳设计指南
2.1 元件内部间距
首选圆形焊盘
焊盘边缘间距:>0.6mm
焊盘中心间距 >2.54mm
2.2 引脚的露出长度>2.0mm
2.3 焊盘周围的外部间距
其中3面:>1.5mm
第4面:>3.0mm
(方向为焊锡流动方向)
3. 拖焊工艺的最佳设计
3.1 元件内部间距
首选圆形焊盘
焊盘边缘间距:>0.4mm
焊盘中心间距:>1.9mm

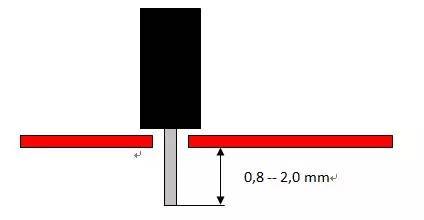

3.2 引脚的露出长度
0.8—2.0mm
3.3 焊盘周围的外部间距
其中3面:>2.0mm
第4面: >5.0mm
(方向为焊锡流动方向)
4. 各喷嘴适用的最小尺寸
4.1 方形喷嘴
焊接面积>40 mm²
Ø 4,0 mm |
4.2 圆形喷嘴
焊接面积>12 mm²
5. 相邻元件的最大高度
对板底(焊接面)而言,相邻元件的最大高度取决于使用的焊接喷嘴。标准的焊接喷嘴高度为55mm,
所以元件高度不应超多10mm
更高的元件则需要更高的焊接喷嘴,这种喷嘴可按要求配备。

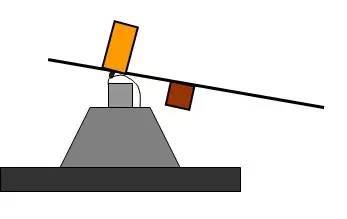

另外,还需注意任何元件和焊点之间的间距。在元件高度大于10mm的情况下进行拖焊,元件有可能碰到氮气罩或喷嘴。
元件高度(mm)< 元件与焊点之间距(mm)
