功率半导体是大国重器，战略地位突出

在半导体产业中，功率半导体产值在 180-200 亿美金。功率半导体是我国汽车工业、 高铁、空调洗衣机、电网输电等系统应用的上游核心零部件，战略地位突出。

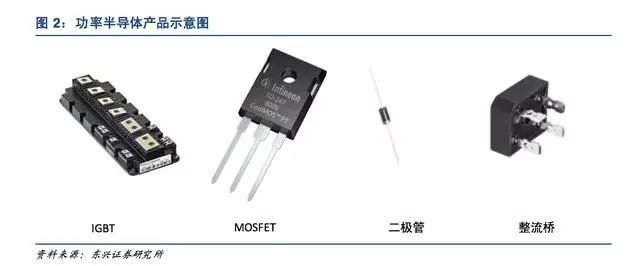

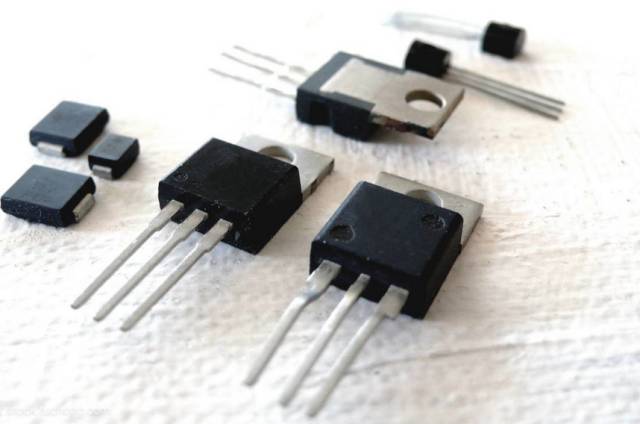

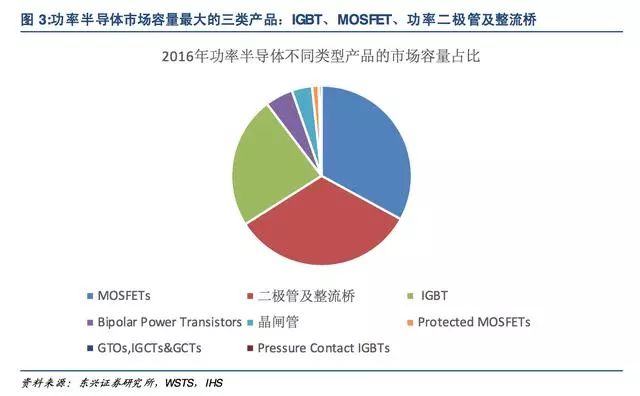

功率半导体产品形态多种多样，几乎所有与电力能源相关的产品都需要用到功率半导 体器件。按照年产值贡献口径，IGBT、MOSFET、二极管及整流桥是功率半导体最 主要的三个产品类别，占据功率半导体八成左右市场。

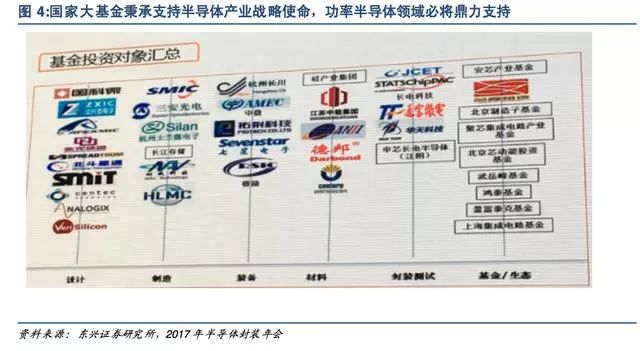

国家大基金秉承支持半导体产业战略使命，功率半导体领域必将鼎力 支持集成电路国家大基金承担着支持半导体产业发展的历史使命。

功率半导体是半导 体产业中产值高达 200 亿美金的大板块，是关系着高铁动力系统 、汽车动力系统、 消费及通讯电子系统等领域能否实现自主可控的核心零部件。功率半导体战略地位突 出，国家大基金必将全力支持。

回顾过去 3 年国家大基金的投资历史，集中投资行业细分龙头企业是大基金一贯 始终的投资策略。

我们认为在资本助力下，我国功率半导体龙头企业将加速整合海外 优质资源，加速向中高端市场迈进的进程。

行业格局解析:高端市场欧美日把控，中低端市场大陆厂商 站稳脚跟

 IGBT 产业格局

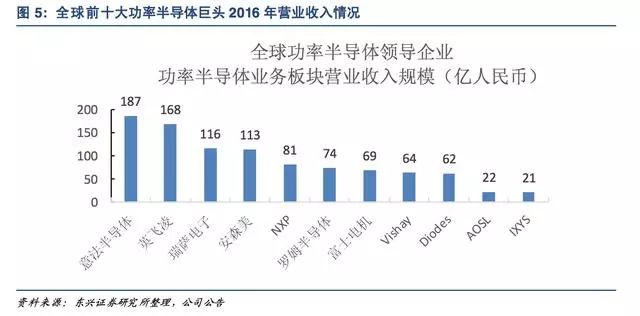

全球功率半导体巨头主要集中美国、欧洲、日本三个地区。大陆、台湾地区厂商主要 集中在二极管、晶闸管、低压 MOSFET 等低端功率器件领域，IGBT、中高压 MOSFET等高端器件主要由欧美日厂商占据。

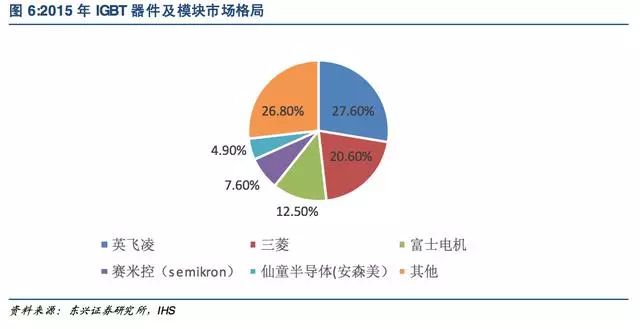

全球 IGBT 器件及模块 2015 年销售额 39.44 亿美金，德国英飞凌及赛米控(semikron)， 日本三菱及富士电机，美国仙童半导体基本把控了全球 IGBT 市场，前五大厂商占据 了 73.2%的市场份额。

MOSFET 产业格局

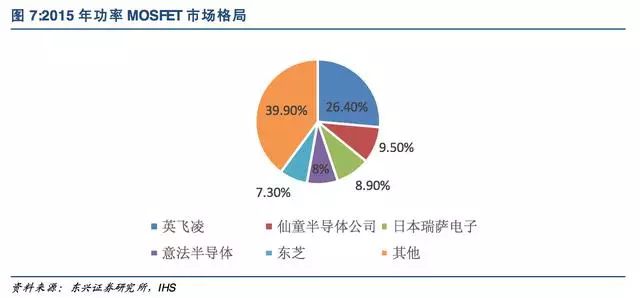

2015 年功率 MOSFET 市场产值达到 54.84 亿美金，英飞凌、仙童半导体、日本瑞萨 电子、欧洲意法半导体、日本东芝等厂商占据了绝大部分市场份额，前五大厂商的市 场占有率合计达到了 60.1%。

二极管产业格局

据世界半导体贸易组织数据，全球功率二极管及整流桥市场容量约为 368 亿元人民币。IGBT 及 MOSFET 市场相对集中，而功率二极管及整流桥产业市场格局相对分散， 从分散走向集中是大势所趋。

二极管及整 流桥的芯片制造环节具有明 显的规模效应， 我们认为龙头企业规模扩大后会挤占掉小型厂商的生存空间，实现更高的行业市占率 和集中度。

产业趋势一:功率器件供需紧张，产业进入前所未有的景气周 期

半导体全产业链进入景气周期

今年，半导体产业呈现出全产业链景气的态势，从上游设备材料、中游芯片制造、到 终端芯片器件成品，订单量均出现远超往年的增长速度。

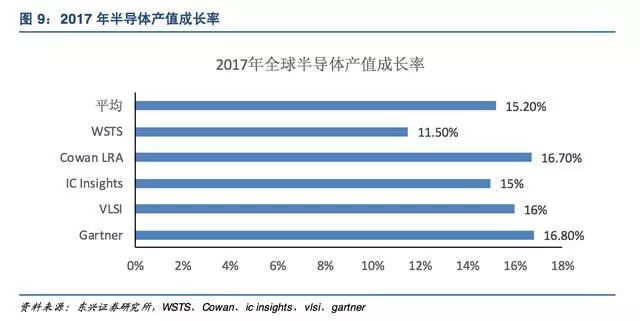

Gartner 预测今年全球半导 体产值将达到 4014 亿美金，产值首次突破 4000 亿美金大关。

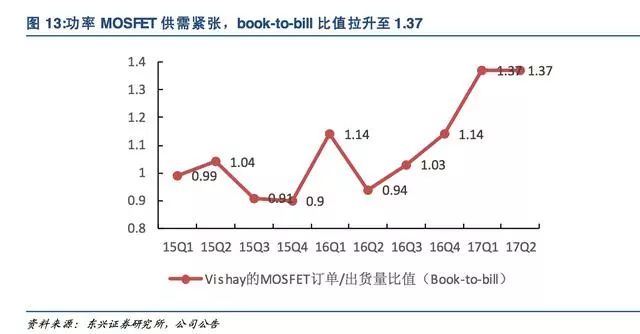

MOSFET 率先上调价格，吹响功率器件价格周期集结号

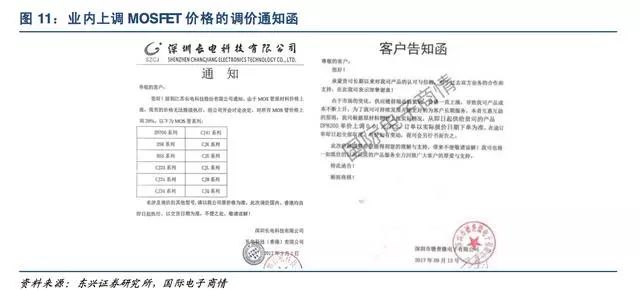

今年 9 月，国内 MOSFET 大厂率先上调价格，长电科技对旗下所有 MOSFET 产品价格全面上调 20%，随后深圳德普微电子上调 MOSFET 产品价格。 此轮涨价主要有两方面原因。

一是今年半导体上游材料硅片价格上涨使得下游芯片成本上升，器件厂商不得不涨价 维持利润。

二是应用于汽车的功率器件用量大幅上升，功率器件整体市场需求超预期，造成供需 缺口。

二极管及整流桥订单出货量比值上升至历史高峰，交货期大幅延长

功率二极管市场供给紧张，行业龙头交货期大幅延长。

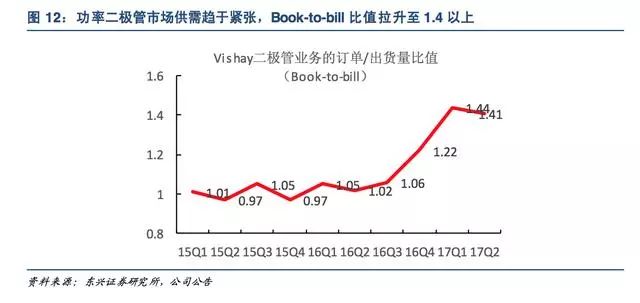

从今年二季度开始，Visahy的订单量暴增，订单出货量比值达到 1.22，三季度 Vishay 订单出货比值进一步攀升 至 1.44，中高端二极管市场进入前所未有的景气周期。

目前行业龙头厂商 Vishay 今年二季度的二极管交货期已经拉长至 5.8 个月，远远高 于 2 个月左右的正常交货期。

行业巨头芯片产能调整，进一步加大供需缺口

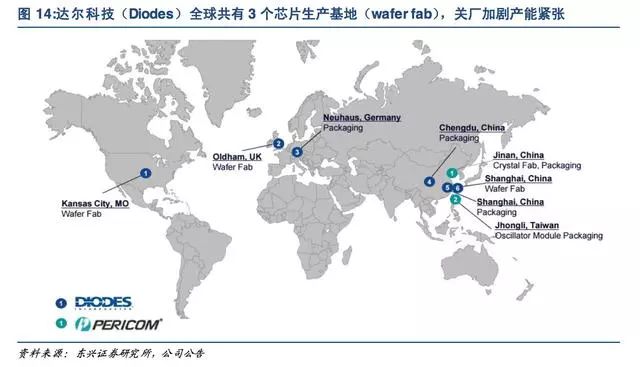

二极管行业巨头达尔科技(Diodes)在今年三季度关闭了美国芯片制造工厂 Kfab，所需要的芯片缺口将通过外购方式获得，巨头的产能调整进一步加大了供需缺口。

产业趋势二:电动化趋势下，汽车功率器件用量翻倍

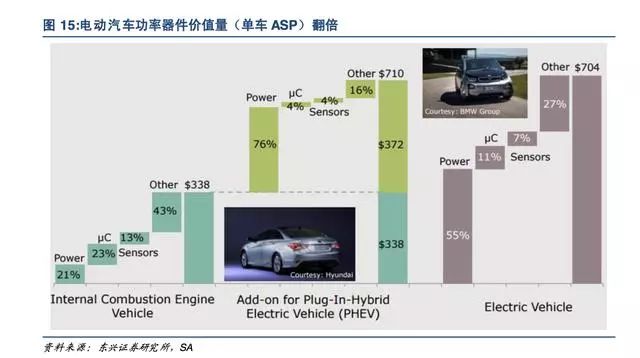

汽车功率半导体 ASP 翻倍

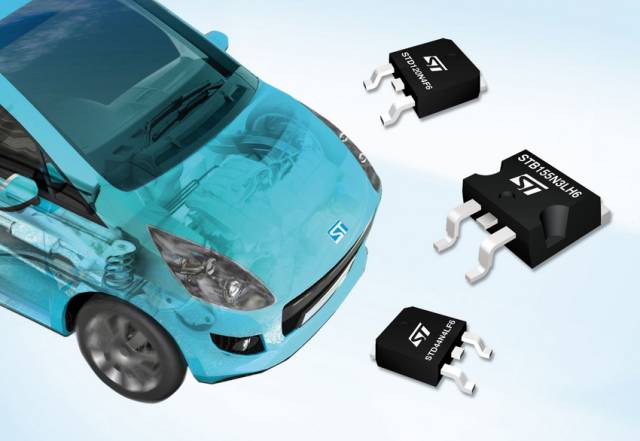

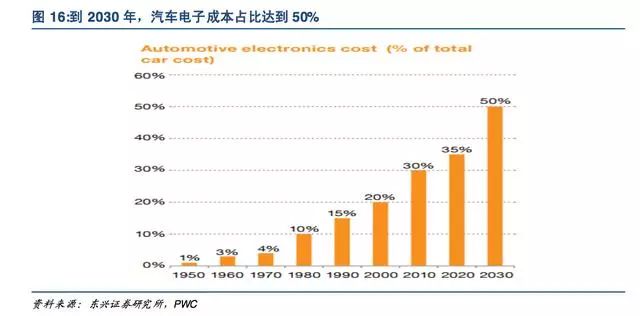

电动化趋势下，汽车半导体用量翻倍以上的增长。根据 strategic analysis 数据，传统 燃油车的半导体用量为 338 美金单辆车，电动汽车的半导体用量达到了 704 美金， 增长幅度达到 108%。电动车新增的半导体用量集中在功率器件产品，单辆汽车将新 增 282 美金的功率器件用量。

功率器件在单辆车的半导体用量占比从汽油车的 21%提升至电动车的 55%。

增量一:电机控制系统新增大量功率器件应用

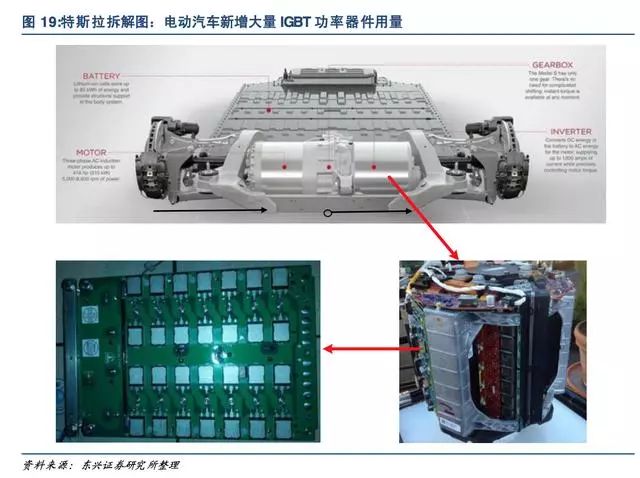

电动汽车新增大量 IGBT 功率器件应用。TESLA model S 车型使用的三相异步电机驱 动，其中每一相的驱动控制需要使用 28 颗塑封的 IGBT 芯片，三相共需要使用 84 颗IGBT 芯片。

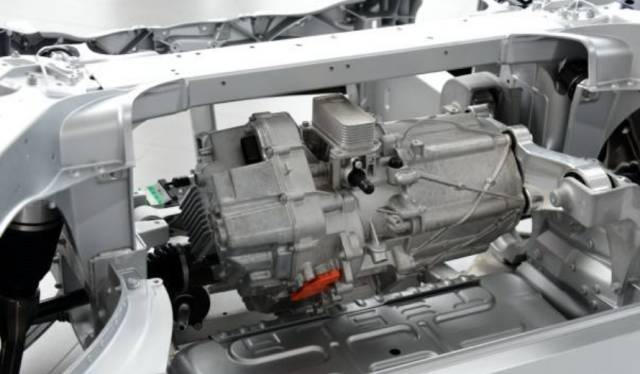

Model s 中的 P85D 车型采用峰值功率 310KW 的交流感应电机，峰值电 流达到 1200 安培，性能要求较高，目前仅有几家国际巨头厂商具有生产能力。

Tesla P85D 采用的 IGBT 芯片来自 international rectifier。

增量二:充电桩、汽车充电器新增大量功率器件需求

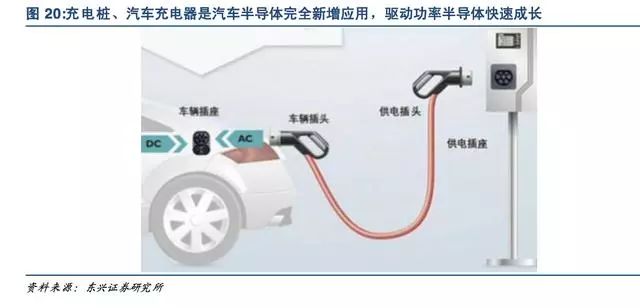

充电桩及汽车充电器(charger on board，每辆车一个)是电动化趋势下完全新增的功率器件，是动力总成以外的功率半导体增长的主要驱动力之一。

现阶段，主流直流充电桩的功率在 60kw 和 120kw，如果采用 15kw 的功率模块，则 需要 4 个或 8 个功率模块。

目前充电桩的功率模块有两种解决方案，一是采用MOSFET 芯片，另一种是采用 IGBT 芯片。

另外汽车上会配置一颗板上充电器 (charger on board)用于管理充电过程。

产业趋势三:二极管、晶闸管进口替代率持续上升，MOSFET、IGBT 进口替代刚刚起步

进口替代空间巨大

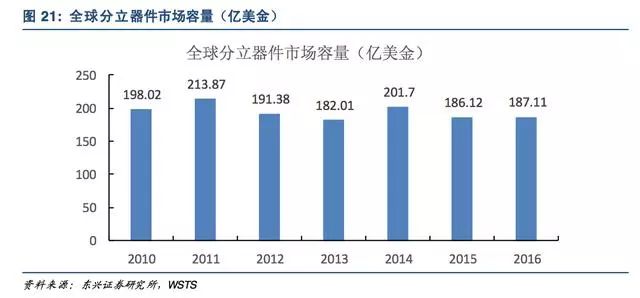

目前国内厂商市占率不足 1%，国产替代空间巨大。根据 WSTS(全球半导体贸易统 计协会)数据，全球功率分立器件市场容量 2016 年为 187 亿美金。

目前以扬杰科技、 捷捷微电为代表的功率半导体龙头企业市场占有率不到 1%，进口替代的空间巨大。

功率半导体主要市场在中国，国产品牌替代率上升是大势所趋

中国是功率半导体最大的市场，国内厂商与下游客户的距离更近，与本土客户的沟通 交流更加顺畅，能够对客户的需求做出更加快速的响应。

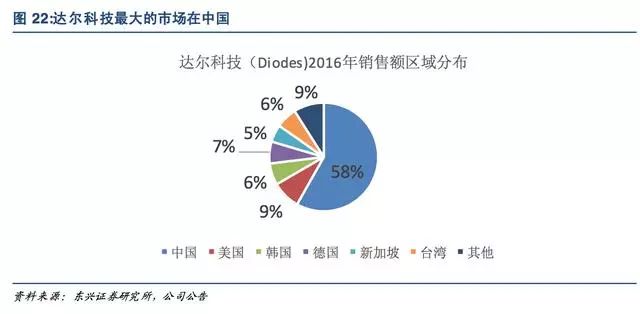

功率二极管国际一线品牌厂 商达尔科技 58%的收入来自中国，功率器件领导品牌 NXP 有 41%的收入来自中国。

目前二极管及中低压 MOSFET 等成熟产品线，国外厂商占据着大部分市场份额。相 比国外厂商，国内厂商 在服务响应客户需求，降低成本等方面具 有竞争优势，功率器 件 国产品牌替代率逐渐上升是大势所趋。

大陆本土厂商成本领先,盈利能力远远高于海外厂商

在成熟产品线领域，大陆厂商具有成本优势。

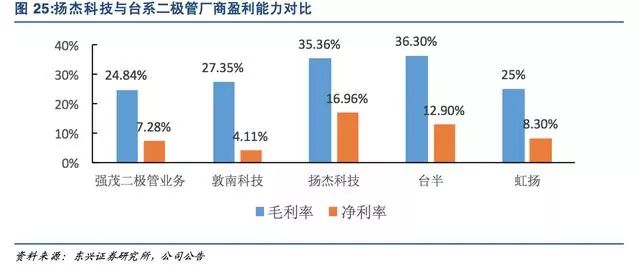

二极管产品线，大陆龙头厂商扬杰科技 的盈利能力远远高于台系厂商。

欧美功率器件厂商的产能分布在全球各地，一般来说前段芯片制造制程产能主要分布 在欧美地区，后段封装制程则主要分布在菲律宾、马来西亚、中国大陆等地区。

在二 极管等产品线上，前后段制程的区域分割 使得海外厂商对客户的产品 需求响应较慢， 而大陆厂商芯片、封装、销售集中在某一区域，能为客户提供更好的技术服务。

产业趋势四:碳化硅技术革命将重塑行业格局，国内厂商有 望弯道超车

碳化硅器件优势明显，是下一代功率半导体发展方向

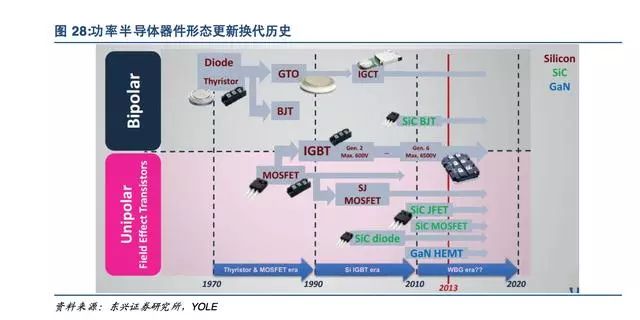

回顾功率半导体的发展历史，技术进步不断诞生新型的功率器件。1957 年美国通用 电气研制出世界上第一只晶闸管，开启了功率半导体产业发展的序幕。

六十到七十年 代是晶闸管统治功率器件的全盛时代;八十年代晶闸管与 MOSFET 共同主导了功率 器件市场;到九十年代，晶闸管逐步让位于 MOSFET 及 IGBT，中小功率应用 MOSFET开始主导市场， IGBT 则统治了中大功率应用。

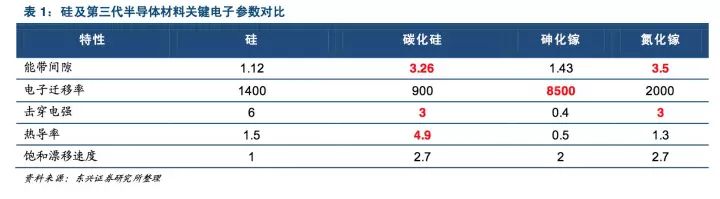

碳化硅和氮化镓是下一代功率半导体的核心技术方向。碳化硅器件的效率、功率密度 等性能远远高于当前市场主流产品。

受制于成本因素，碳化硅功率器件市场渗透率不 到 1%。我们判断技术进步将推动碳化硅成本快速下降，中长期看碳化硅器件将会是 功率半导体的市场主流产品。

目前碳化硅器件主要用于 600 伏及以上的应用领域，特别是一些对能量效率和空间尺 寸要求较高的应用，如电动汽车充电装置、电动汽车动力总成、光伏微型逆变器领域 等应用。

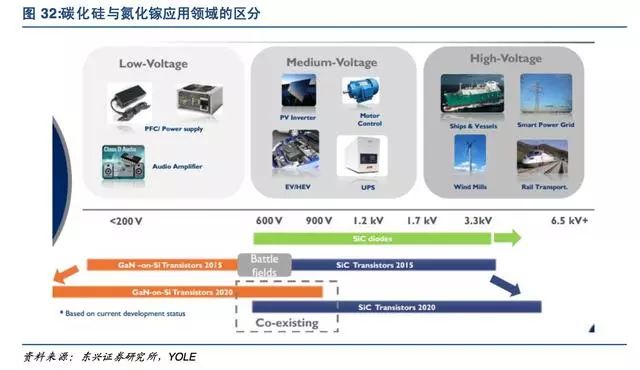

碳化硅重在中大功率，氮化镓重在中小功率碳化硅、氮化镓在应用领域上略有区分，碳化硅的优势应用领域集中在中大功率应用，而氮化镓集中在中小功率应用。

碳化硅成本不断下降，渗透率将持续提升

2012 年碳化硅二极管的成本是硅基肖特基二极管的 5-7 倍，碳化硅 MOSFET 是硅基MOSFET 成本的 10-15 倍。经过 3 年时间，碳化硅二极管的价格下降了 35%，碳化 硅 MOSFET 的价格下降了 50%。

功率半导体:大国重器，战略性投资机遇时不我待

我们认为碳化硅成本将持续下降，驱动成本下降的主要有以下几个因素。

(1)4 寸线向 6 寸线迁移的过程降低 20-40%成本。

(2)碳化硅外延片技术在持续进步，颗粒污染等缺陷率在持续下 降，推动芯片良率 大幅上升。

(3)随着规模的扩大和经验的积累，碳化硅芯片制程工艺日益成 熟，制造的良率在 持续提升

目前碳化硅、氮化镓产品的成本相对较高 ，应用领域受限于一些性能 要求高的领域。 整体来看，碳化硅器件的良率和硅工艺有着明显的差距。

汽车应用将推动碳化硅渗透率快速上升

汽车应用领域，碳化硅器件替代硅器件是确定的发展趋势。碳化硅功率器件的应用领 域在持续的拓展。

早期碳化硅主要应用于功率校正电路(power factor correction 电 路)，目前量产应用领域已经拓展至光伏逆变器、汽车车载充电机(onboard charger)。

预计 2019-2020 年，电动车动力系统将导入碳化硅功率器件，进一步拓宽量产应用 领域。

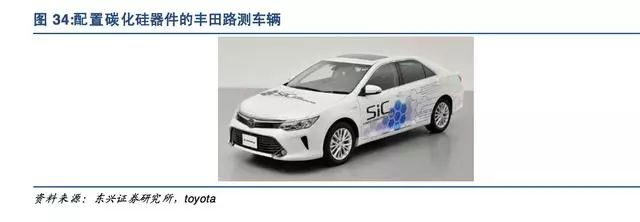

目前 Tier-1 汽车供应链企业都在尝试导入碳化硅，积极开展碳化硅功率器件的测试工 作。丰田在 2015 年 2 月启动了碳化硅功率器件的实车测试工作，路测原型车在 PCU的升压转换器和电机控制逆变器搭载了碳化硅功率器件。

据产业链调研信息，比亚迪 已经在电动车车载充电机(charger on board)导入碳化硅功率器件。

国内产业链初具雏形碳化硅产业链可分为三个产业环节，一是上游衬底，二是中游外延片，三是下游器件制造。

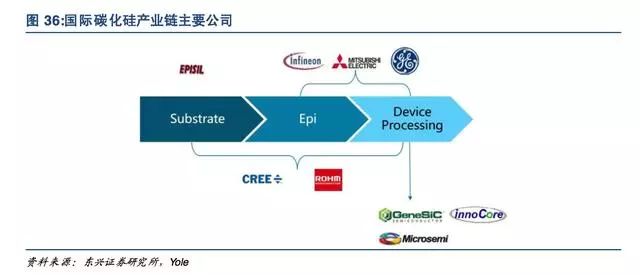

国外供应链体系主要有:

衬底:Cree、Rohm、EPISIL

EPI 外延片:Cree、Rohm、英飞凌、GE、三菱 器件:英飞凌、Cree、Rohm、意法半导体、美高森美、GenSiC、三菱

碳化硅器件方面，国际上碳化硅 SBD、碳化硅 MOSFET 均已实现量产，产品耐压范 围 600v-1700v，单芯片电流超过 50A。

国内已经形成相对完整的碳化硅产业链体系。

衬底材料:山东天岳、天科合达 、河北同光晶体、北京世纪金光

EPI 硅片:东莞天域半导体、厦门瀚天天成

器件:泰科天润、瀚薪、扬杰科技、中电 55 所、中电 13 所、科能芯、中车时代电 气

模组:嘉兴斯达、河南森源、常州武进科华、中车时代电气

目前碳化硅市场处于起步阶段，国内厂商与海外传统巨头之间差距较小，国内企业有 望在本土市场应用中实现弯道超车。

国内企业已经在碳化硅 SBD 形成销售收入，碳 化硅 MOSFET 的产业化尚在原型器件研制阶段。

另外国内已经开发出 1700V/1200A的混合模块(硅 IGBT 与碳化硅 SBD 混合使用)、4500V/50A 等大容量全 SiC 功率 模块。
